HLM-106產(chǎn)品規(guī)格書

2023-05-15 來源:原創(chuàng) 瀏覽量:10560

分享到：

鋰離子二次電池錳酸鋰正極材料
產(chǎn)品規(guī)格書
型號：HLM-106

擬制	審核	批準

客戶簽字蓋章確認/日期

1、前言
本規(guī)格書描述了湖南海利鋰電科技有限公司（以下簡稱海利鋰電）生產(chǎn)的106型鋰離子電池正極材料，分子式LiMn2O4。
2、型號：HLM-106
3、產(chǎn)品適用范圍
適用于高能量密度型低速電動車、電動自行車、電動工具、小型儲能等領域。特別適合與三元材料混合使用，生產(chǎn)高性價比、高容量、高穩(wěn)定性的中高端鋰電池產(chǎn)品。
4、產(chǎn)品特點
本產(chǎn)品采用元素摻雜及特殊燒結工藝改性處理，提高了普通錳酸鋰的綜合性能，此材料加工性能好，壓實密度大，比容量高兼顧循環(huán)性能好，一致性好。
（1）產(chǎn)品顆粒呈完整規(guī)則尖晶石相。
（2）產(chǎn)品綜合性能優(yōu)異。常溫1C克容量大于118mAh/g，循環(huán)300周，容量保持率大于80%。
（3）產(chǎn)品壓實性能突出。產(chǎn)品使用壓實密度3.0 g/cm3以上。
（4）產(chǎn)品X射線衍射無雜相。
5、物理指標：
5.1、物化指標

產(chǎn)品名稱		錳酸鋰	型號	HLM-106
化學成分及物理指標
分析項目		標準值	典型值	檢測手段
Mn，%		≥57.0	58.85	容量法
Li，%		4.2±0.2	4.09	AAS
K，%		≤0.05	0.002	AAS
Na，%		≤0.35	0.2510	AAS
Fe，%		≤0.01	0.0035	AAS
Ca，%		≤0.05	0.0157	AAS
Cu，%		≤0.01	0.0008	AAS
SO₄^2-，%		≤1.5	1.18	重量法
H₂O, %		≤0.08	0.03	卡爾費休法
比表面，m²/g		≤1.0	0.44	比表面測試儀
磁性物質(zhì)，ppb		≤3500	2645	ICP
振實密度，g/cm³		≥1.8	2.16	振實密度儀
粒度(um) （可根據(jù)客戶要求調(diào)整）	D₁₀	≥3.0	3.90	馬爾文粒度分析儀
	D₅₀	13～18	15.5
	D₉₀	≤40	34.0

5.2、基本電性能指標

項目	標準值	典型值	檢測手段
壓實密度（g/cm³）	≥2.95	3.0	下游客戶提供的參考數(shù)據(jù)
扣電1C放電比容量（mAh/g）	≥118	121	藍電電池測試儀
常溫300周循環(huán)容量保持率（1C充放電）	≥80	82	藍電電池測試儀

（備注：此表中有關電性能數(shù)據(jù)為電池廠家提供，僅供參考，產(chǎn)品品質(zhì)以質(zhì)檢單為準。）
5.3、粒度分布

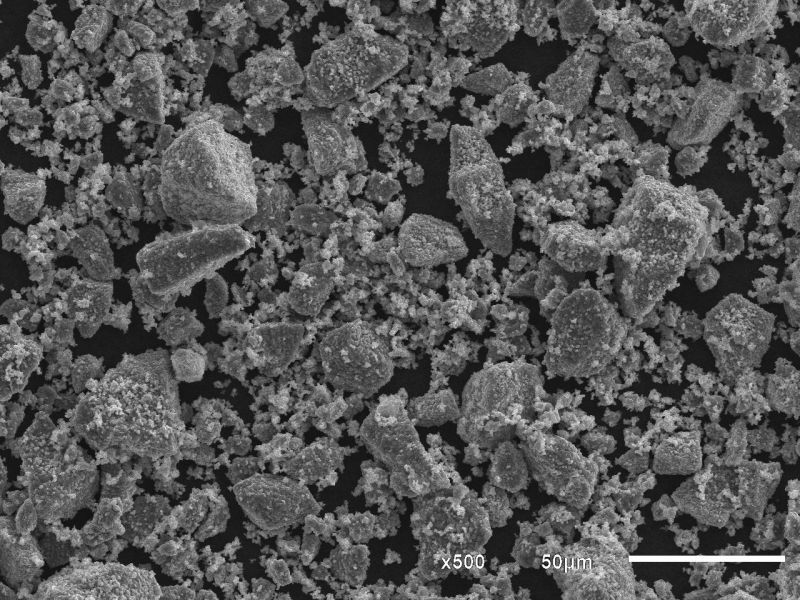

5.4、電鏡圖

6、包裝方式及貯存條件
6.1、包裝方式：內(nèi)鋁箔袋真空包裝外套紙箱，25kg/箱。
6.2、堆放層數(shù)要求：紙箱包裝≤3層。
6.3、標簽樣式：默認海利鋰電出貨標簽，如客戶特殊要求，可按客戶提供的標簽樣式執(zhí)行。
6.4、貯存條件：密封保存，避免陽光直射。推薦貯存溫度≤37℃、濕度≤50%RH。保質(zhì)期1年，產(chǎn)品超過保質(zhì)期，應由我司檢驗并再評估能否正常使用。
6.5、開封條件下，嚴格控制貯存濕度≤30%RH，并盡快使用。
7、運輸注意事項
裝車時紙箱上方不可放置重物，防止紙箱變形；防止擠壓和日曬雨淋；可使用汽車、火車、輪船、飛機等交通工具進行運輸。
8、加工使用建議
正極配比：錳酸鋰95.0﹪～96.5﹪，SP 0.2﹪～0.5﹪，CNT 0.8﹪～1.5﹪，PVDF 2.5﹪～3.0﹪。建議采用分子量大于100萬的PVDF作為粘結劑，如果粘結劑為懸浮法制作，可以將用量調(diào)整為1.5﹪～2.0﹪。
建議負極過量比：8﹪～12﹪。
建議使用壓實：2.90～3.05g/cm3。

国产精品日本一区二区在线看麻豆-亚洲欧美精品综合久久。-成人免费观看黄a大片夜月国产-少妇老师寂寞难耐高潮完整版

電話咨詢

移動二維碼

返回頂部

業(yè)務縱橫

HLM-106產(chǎn)品規(guī)格書

HLM-105產(chǎn)品規(guī)格書

HLM-107產(chǎn)品規(guī)格書
